电子电路中常用的器件包括：电阻器(含电位器)、电容器、电感器、变压器、二极管、三极管、光电器件、电声器件、显示器件、晶闸管(可控硅)、场效应晶体管、IGBT、MOSFET、继电器与干簧管、开关、保险丝、晶振、连接器、各种传感器等。
下面一起来看看它们的电路符号+实物图+命名规则：

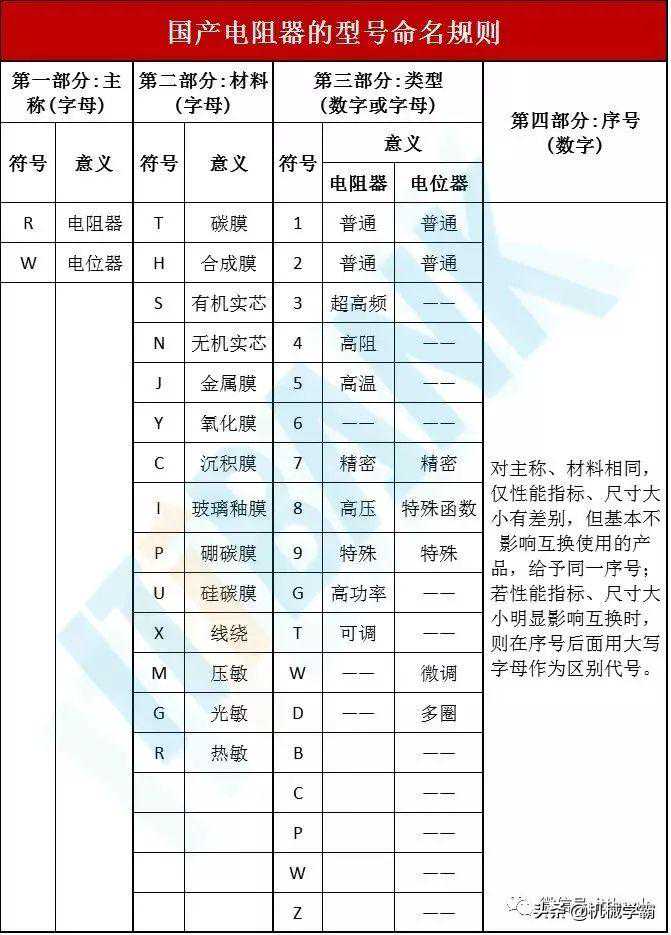

1.电阻器(含电位器)
举例：
RJ76表示精密金属膜电阻器
R——电阻器（第一部分）
J——金属膜（第二部分）
7——精密（第三部分）
6——序号（第四部分）

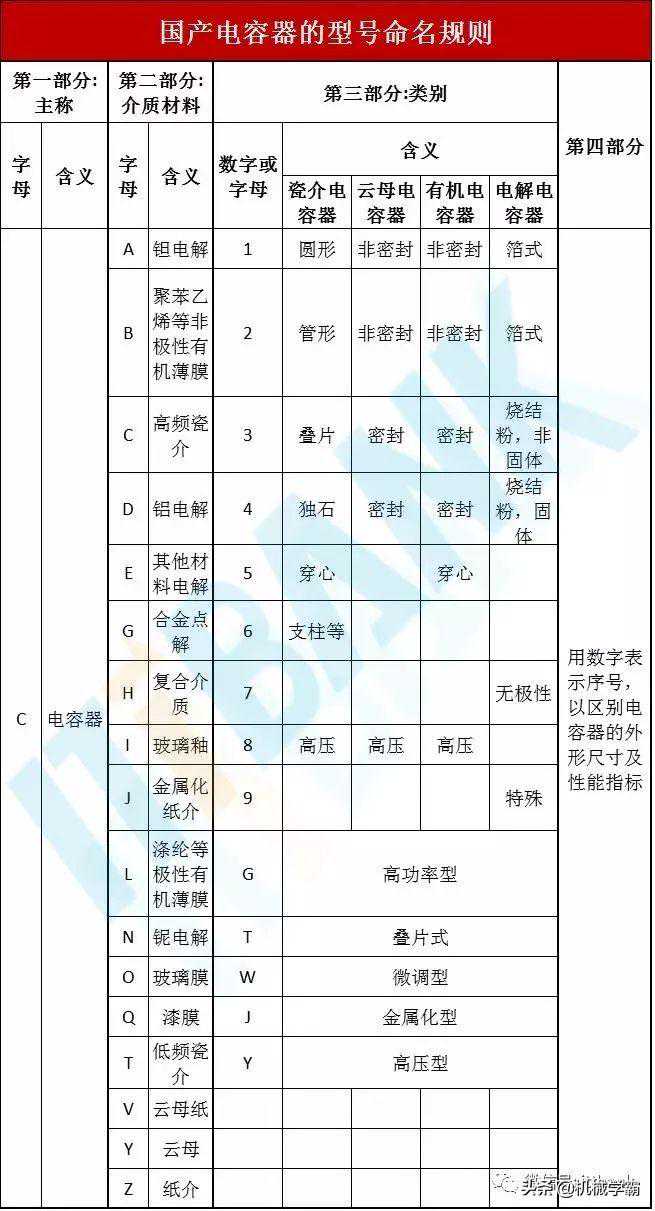

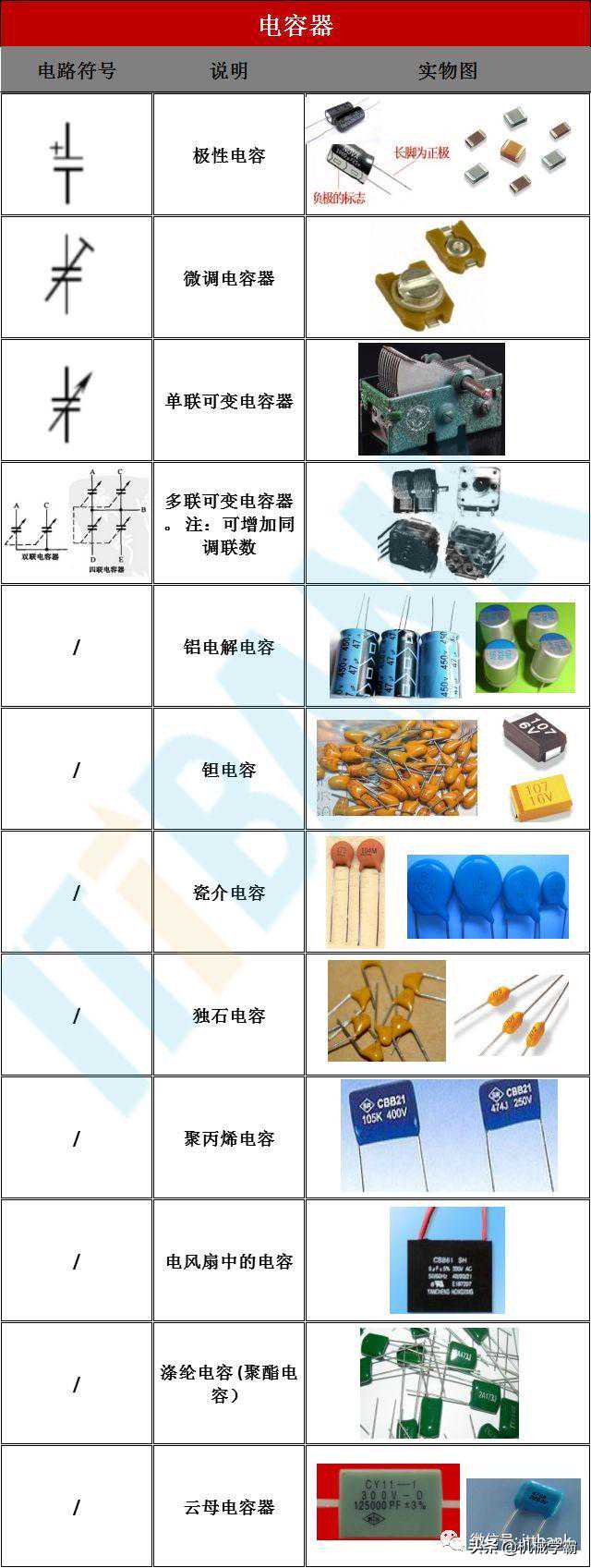

2.电容器
电容器命名规则不一，部分知名厂家命名规则如下：
(1)日本村田(muRata)
(2)日本TDK
(3)日本京瓷(Kyocera)

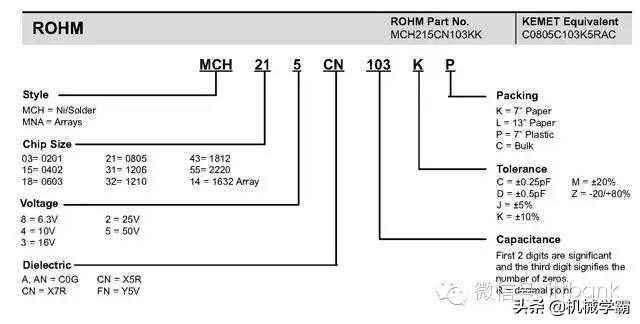

(4)日本罗姆(ROHM)
(5)日本松下旗下三洋电机(Panasonic)

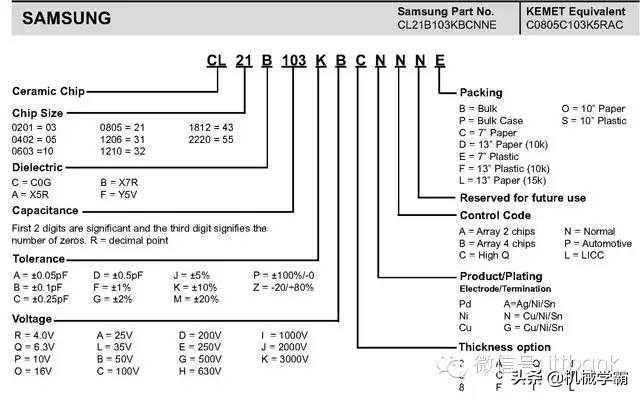

(6)韩国三星(SAMSUNG)

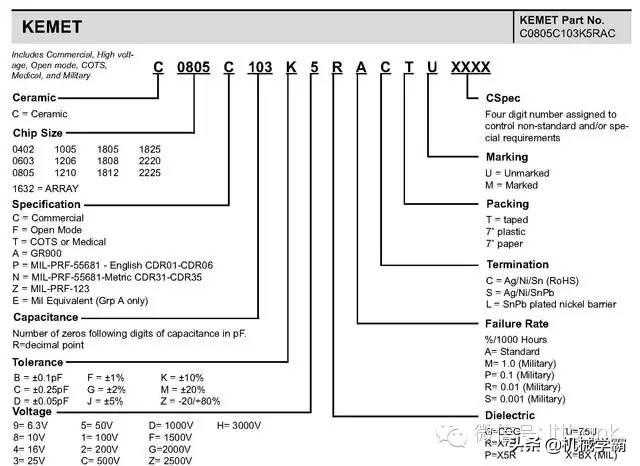

(7)美国基美(KEMET)

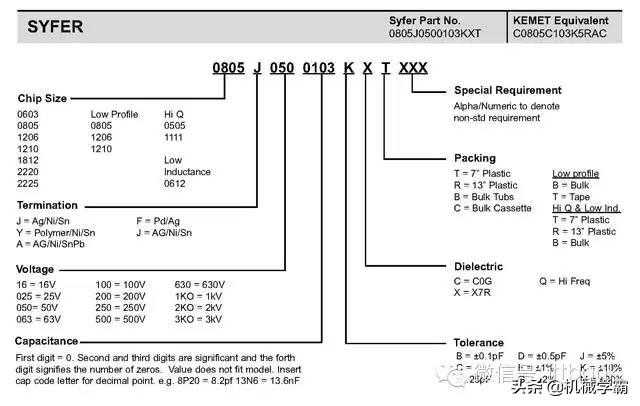

(8)英国Syfer
(9)中国台湾国巨(YAGEO)

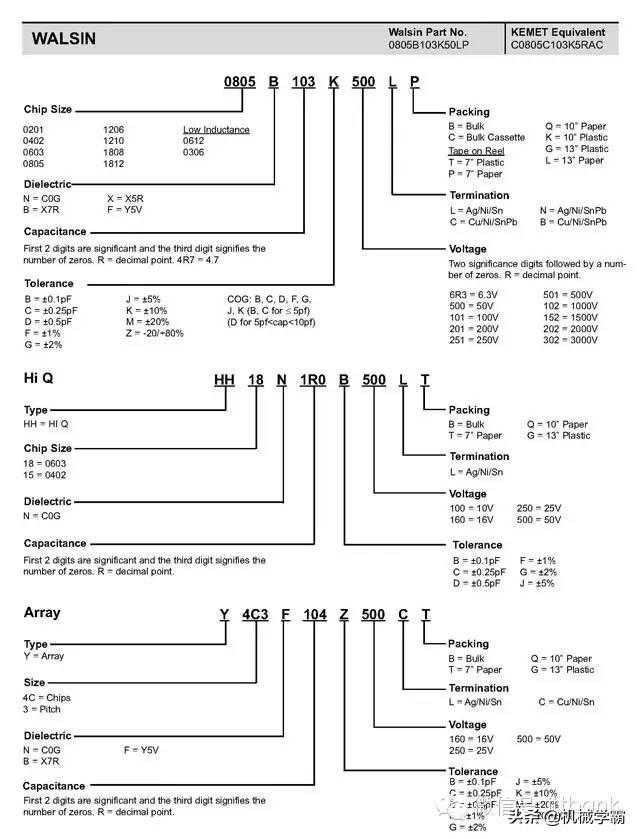

(10)中国台湾华新科技(WALSIN)

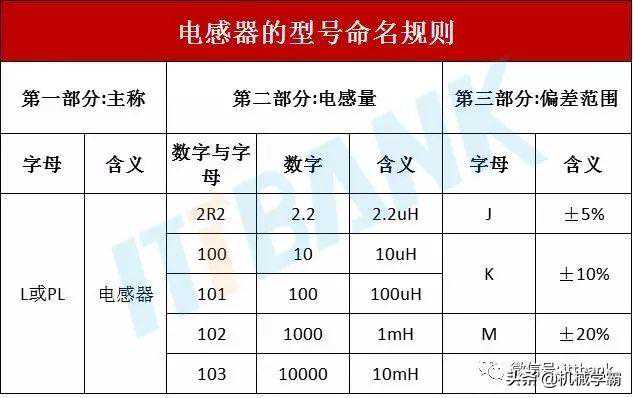

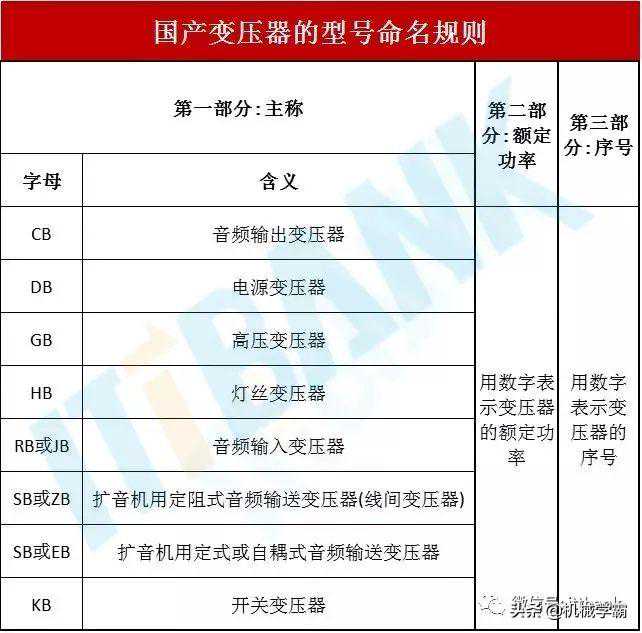

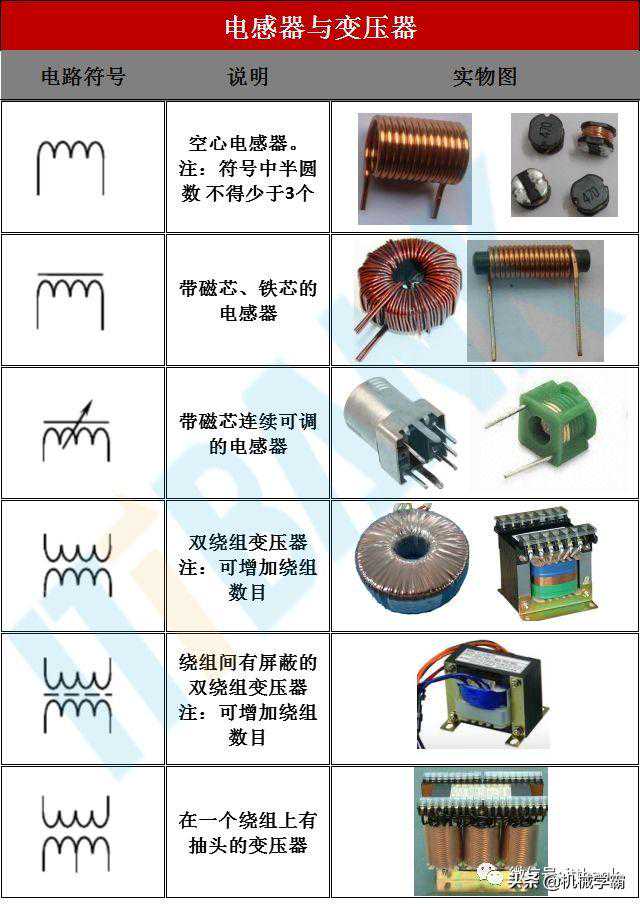

3.电感器与变压器

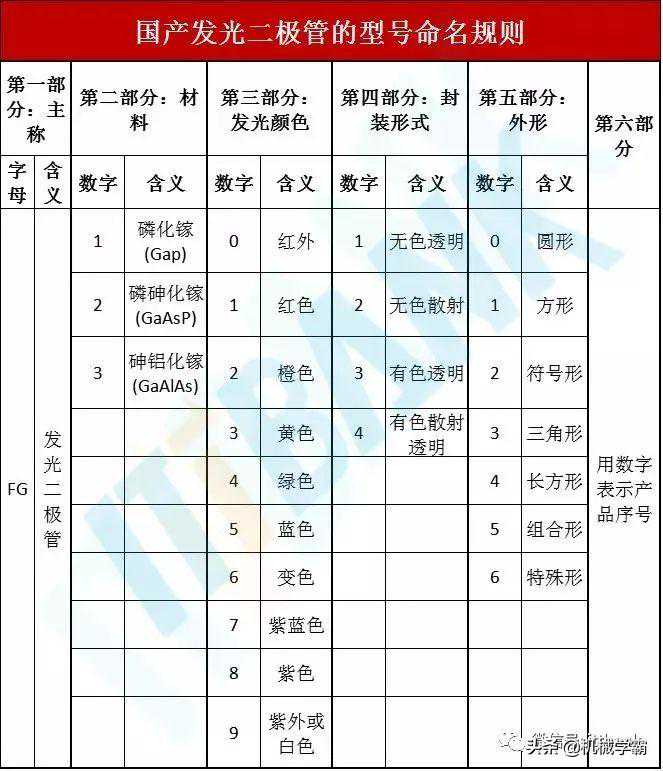

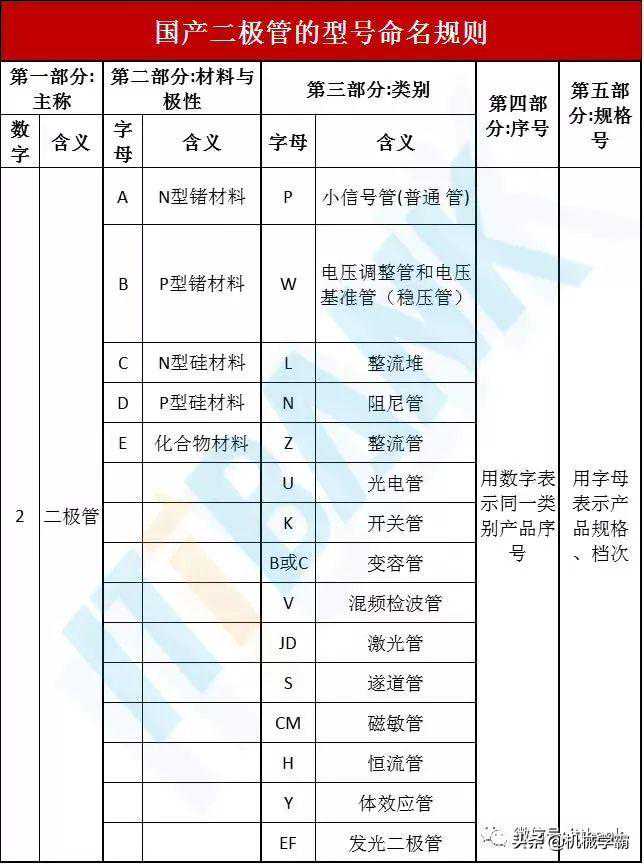

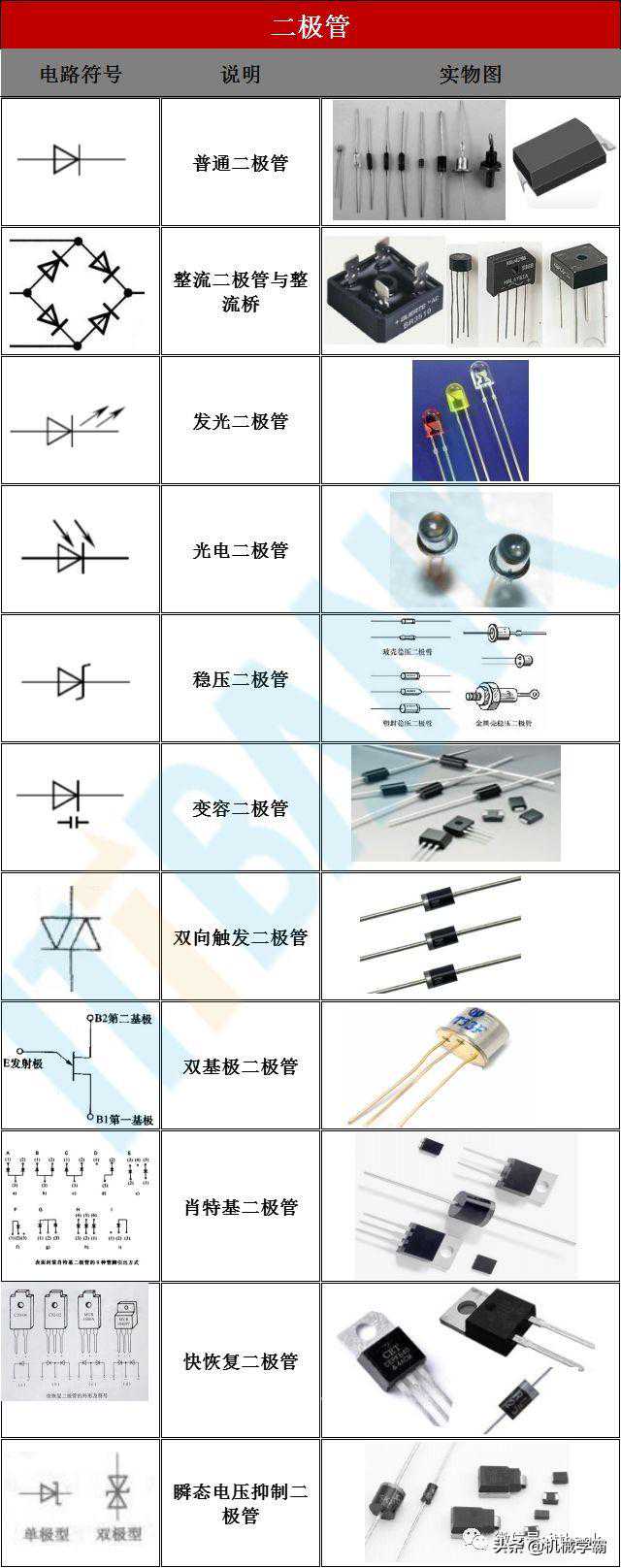

4.二极管

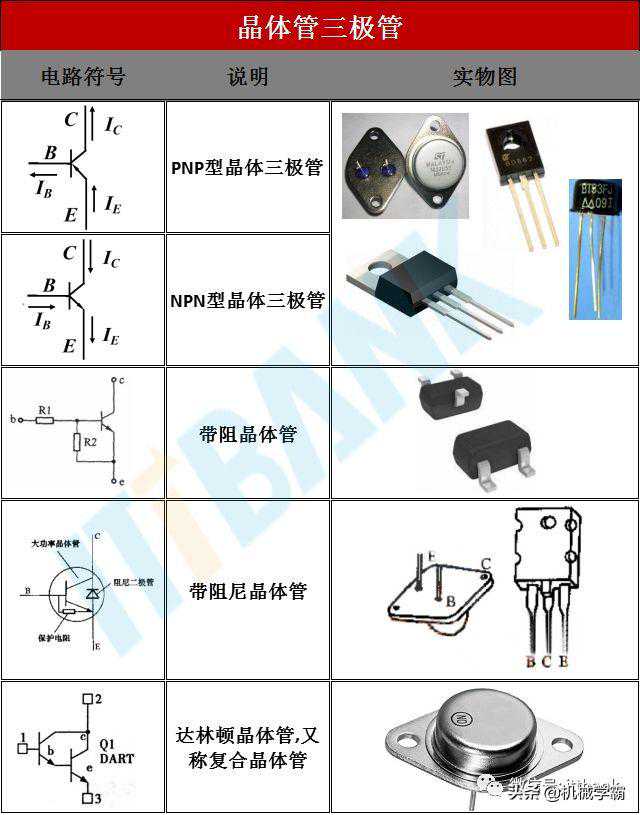

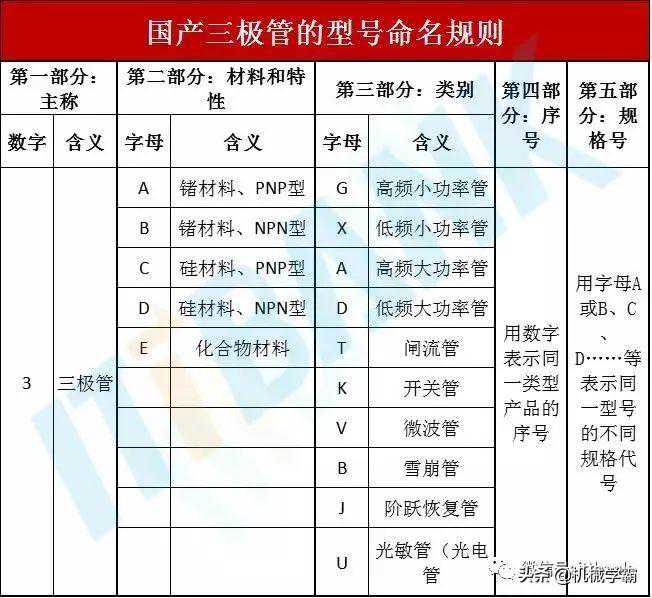

5.晶体管三极管

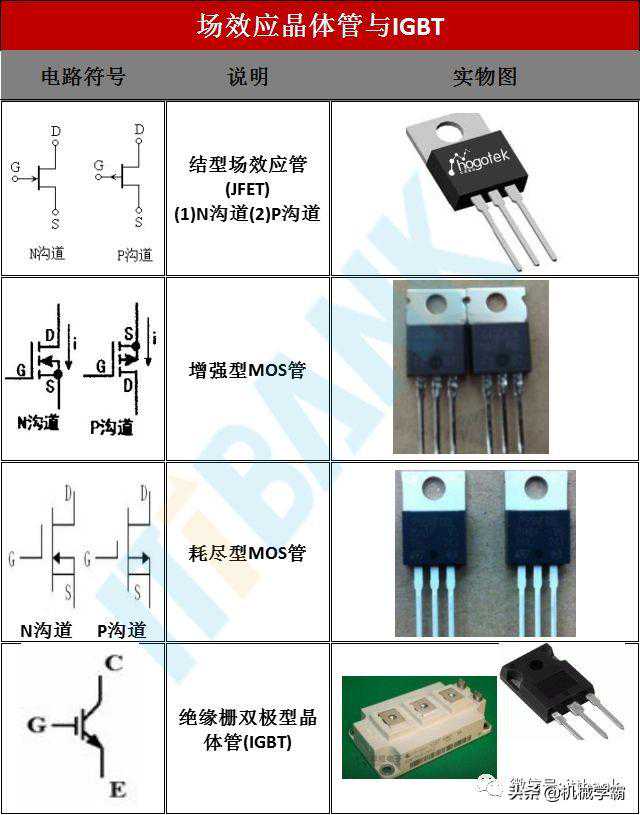

6.场效应晶体管

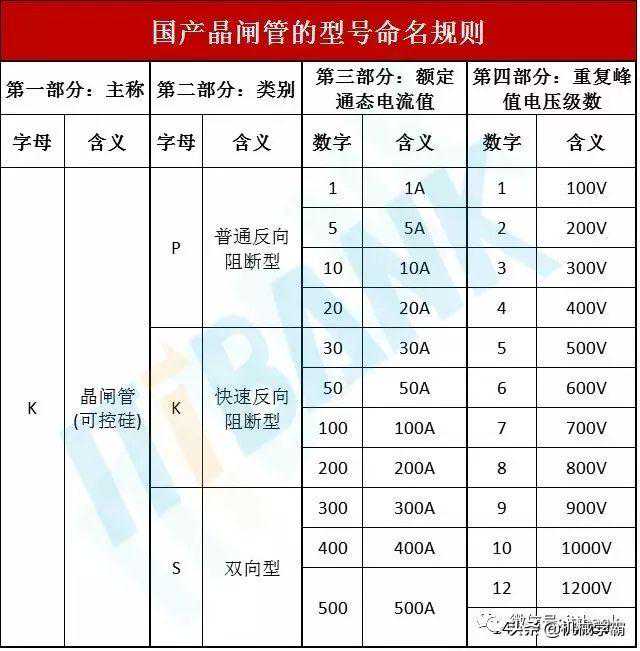

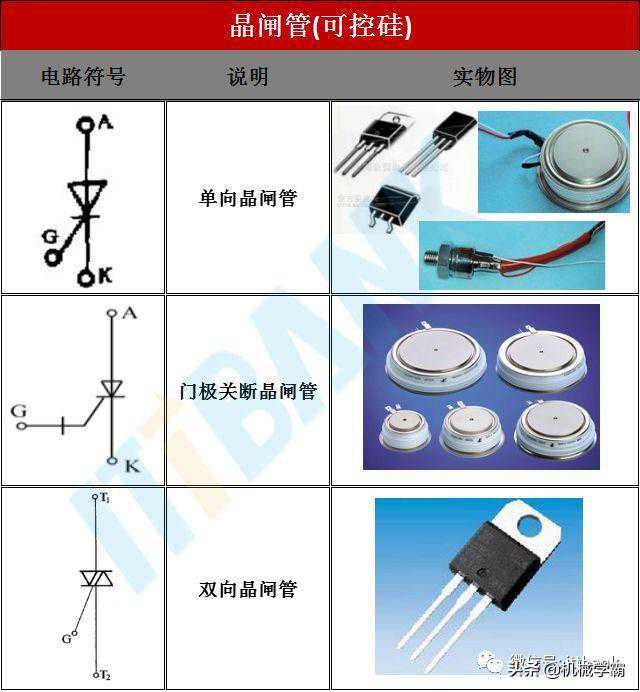

7.晶闸管(可控硅)

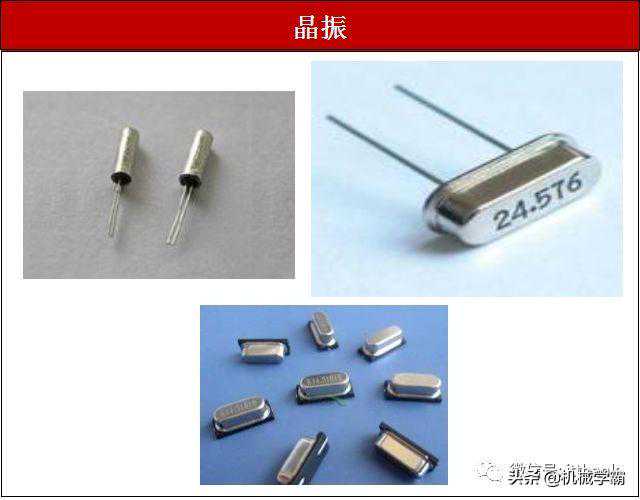

8.晶振
9.连接器

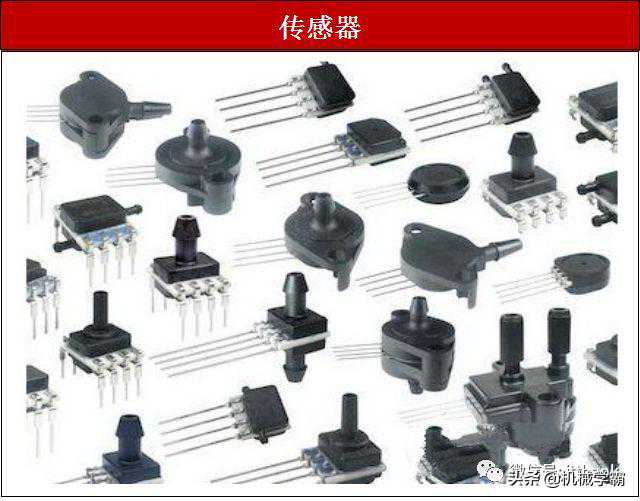

10.各种传感器

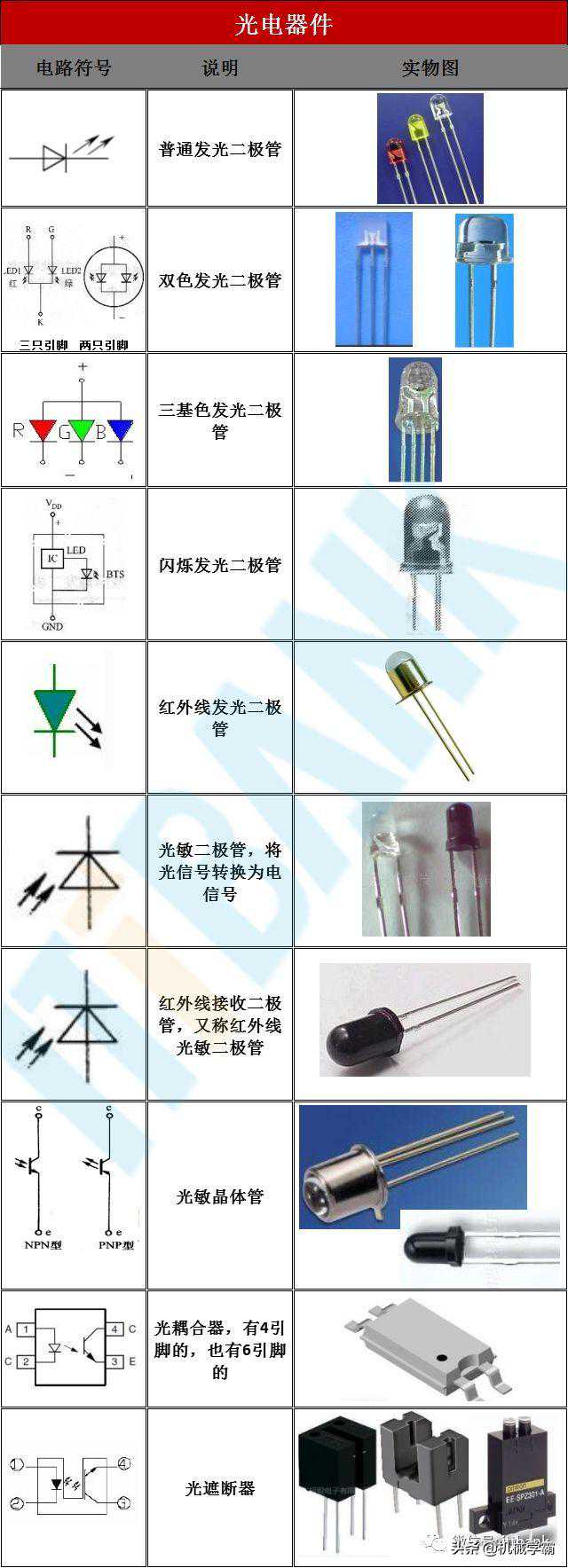

11.光电器件

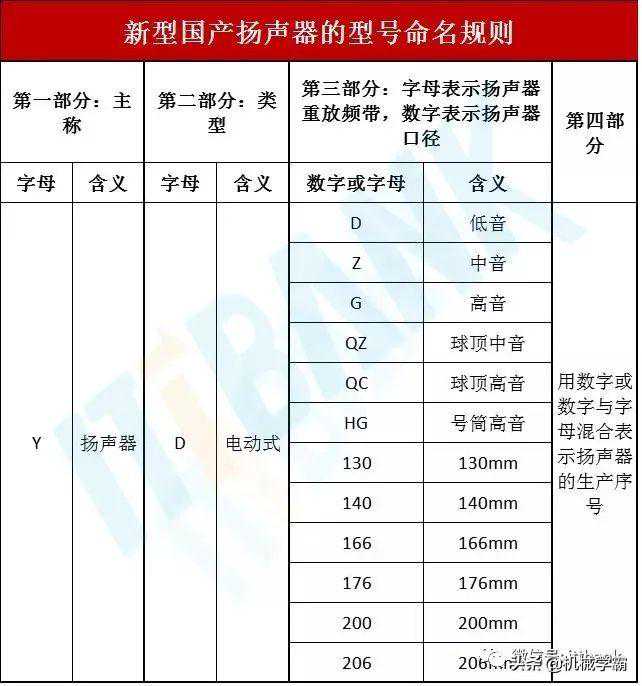

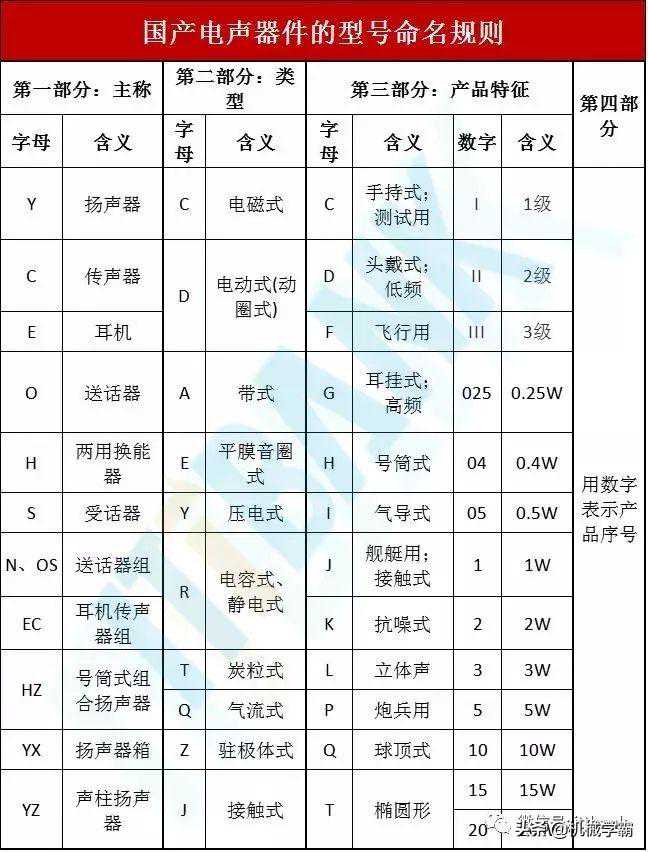

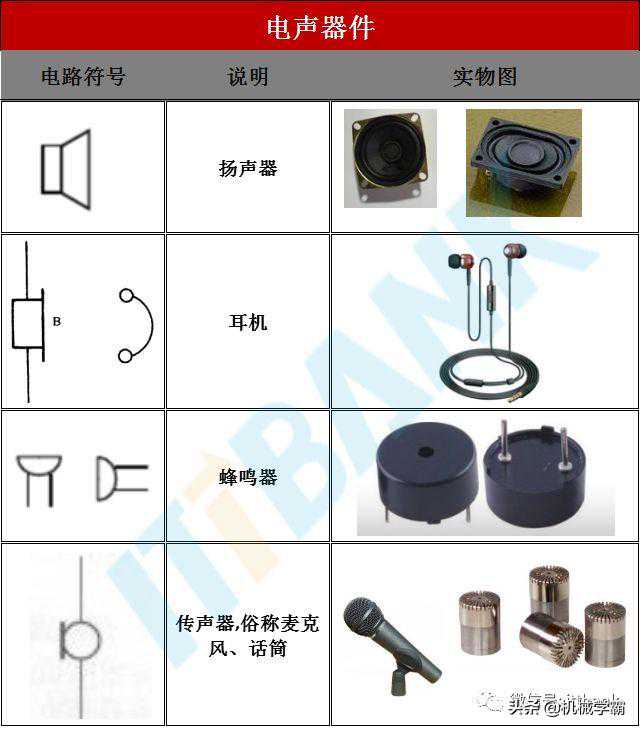

12.电声器件

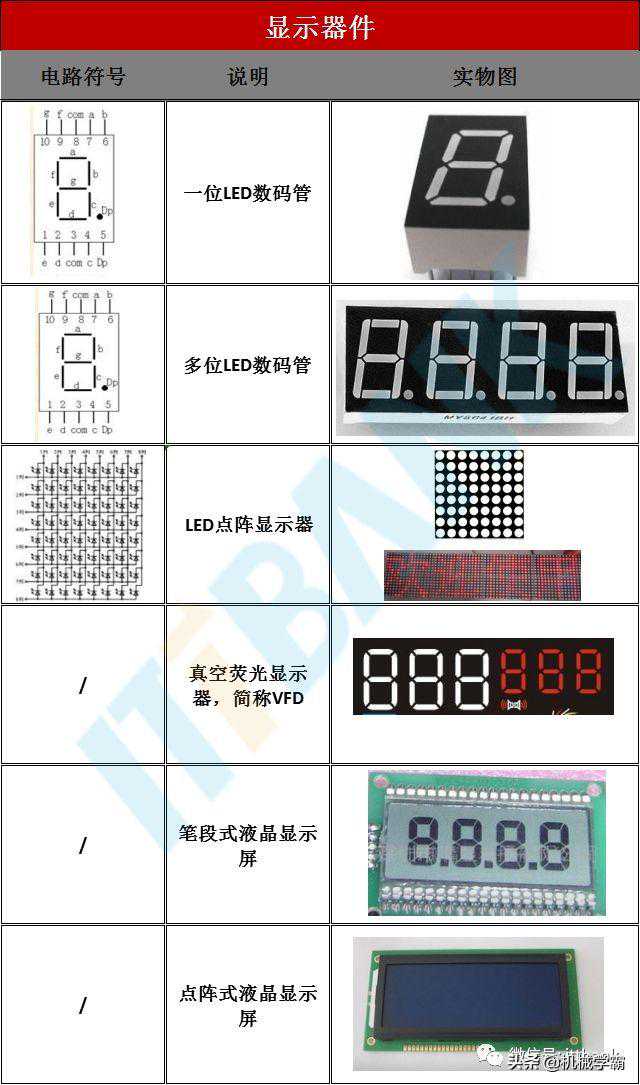

13.显示器件

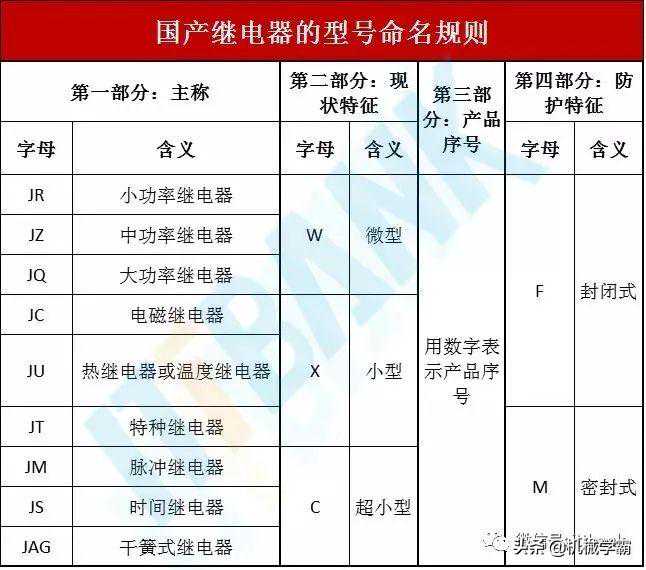

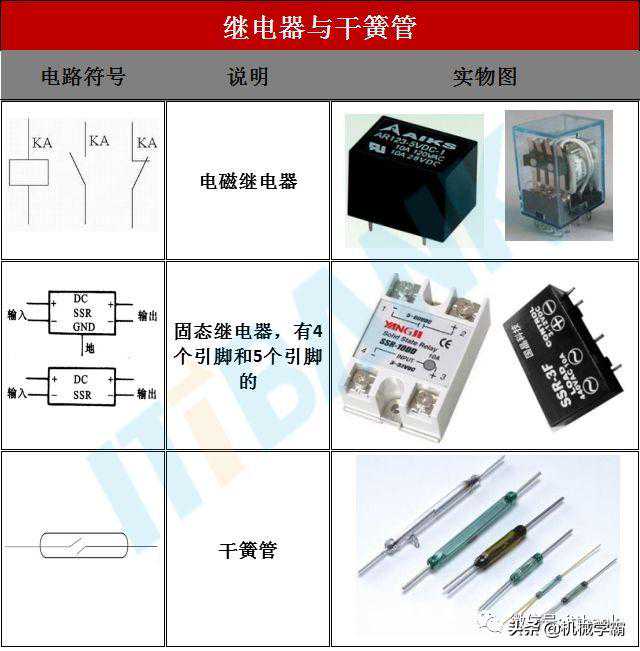

14.继电器与干簧管

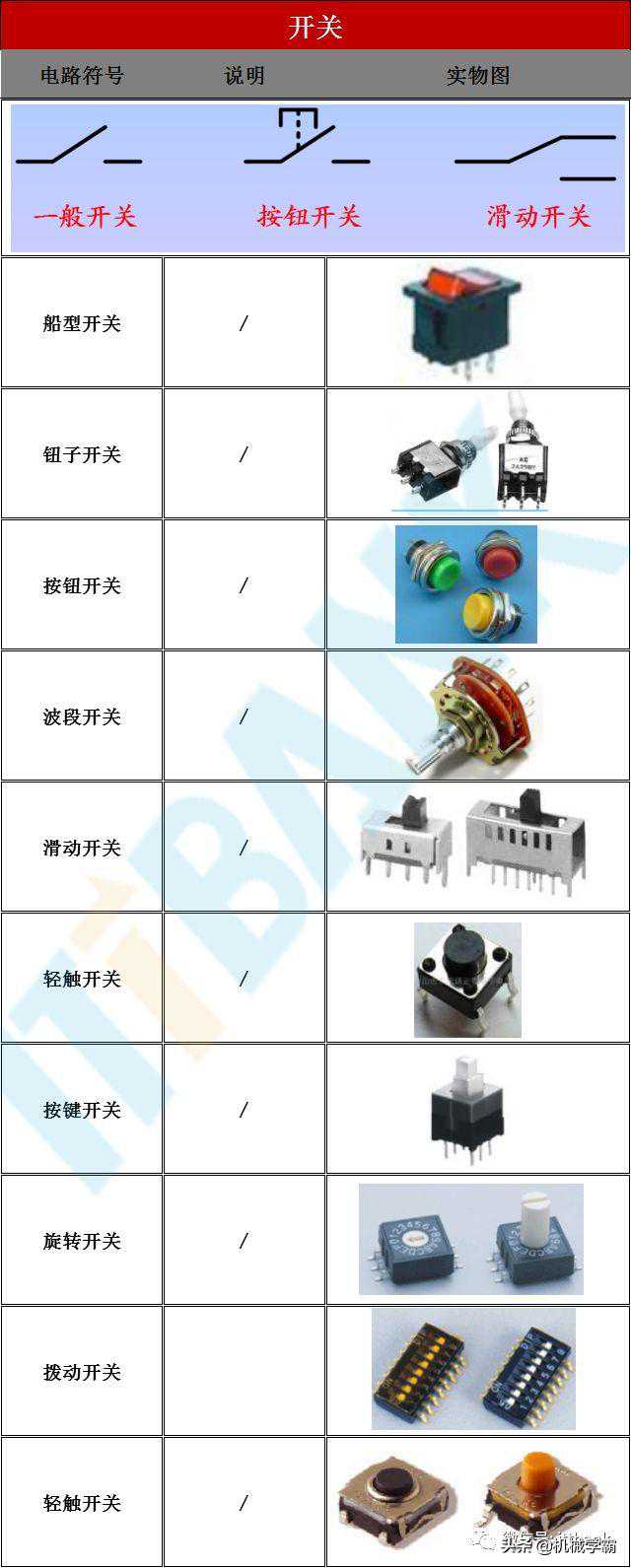

15.开关

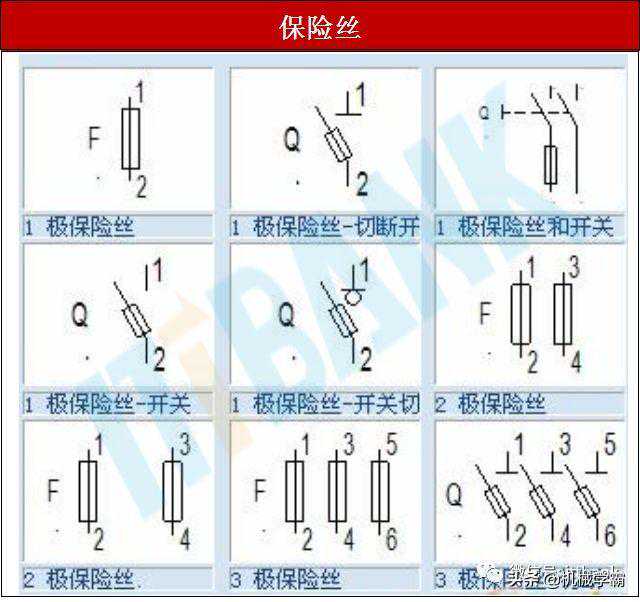

16.保险丝
