怎么说呢，现在这个比较快速的时代，学习电气就需要我们进行各种电气图纸的识别，有人说电气图纸很难识别，各种符号真的傻傻分不清，如果你连最基础的电气符号，都不能够识别清楚，又怎么能够期望自己可以看懂电气图呢？

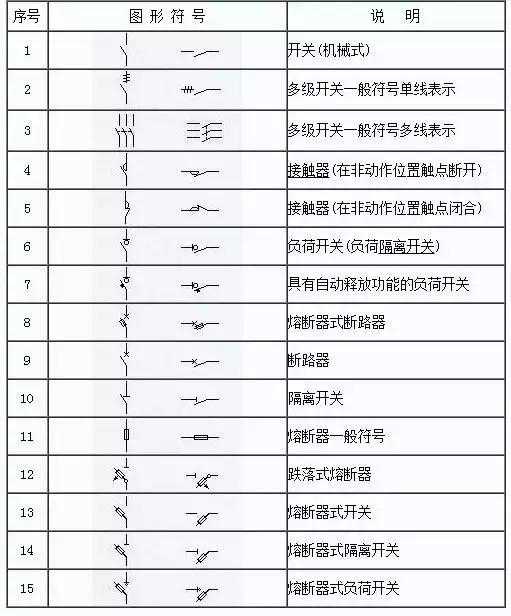

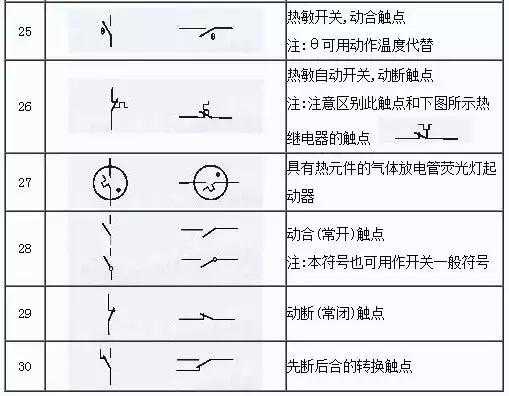

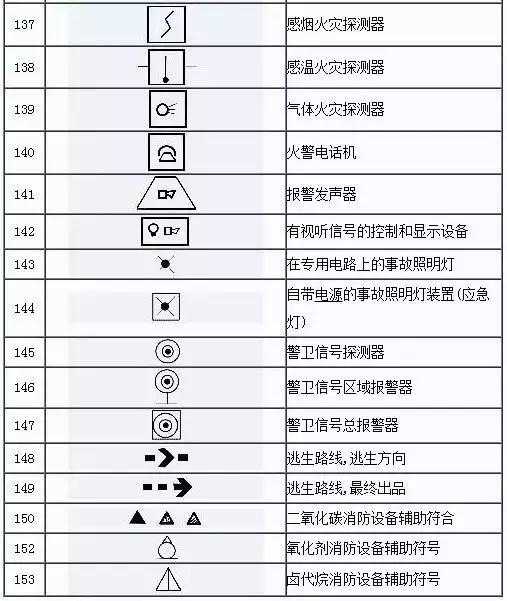

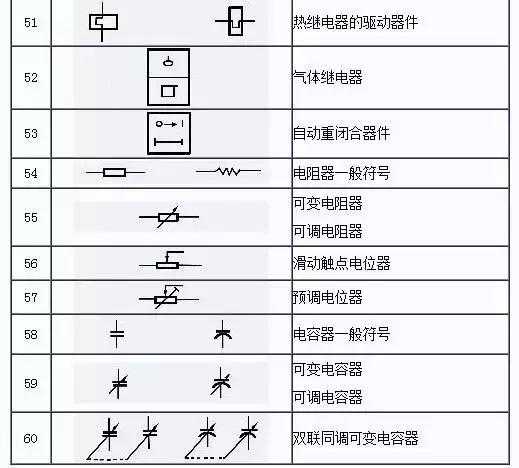

所以我们一定要充分的去了解各种电气符号，这里就和大家分享最全的电气工程图形符号，希望可以帮助大家快速读懂电气图纸！
105个电气图形符号：
1继电器KJ
2电流继电器KALJ
3负序电流继电器KANFLJ
4零序电流继电器KAZLLJ
5电压继电器KVYJ
6正序电压继电器KVPZYJ
7负序电压继电器KVNFYJ
8零序电压继电器KVZLYJ
9时间继电器KTSJ
10功率继电器KPGJ
11差动继电器KDCJ
12信号继电器KSXJ
13信号冲击继电器KAIXMJ
14继电器KCZJ
15热继电器KRRJ
16阻抗继电器KIZKJ
17温度继电器KTPWJ
18瓦斯继电器KGWSJ
19合闸继电器KCR或KONHJ
20跳闸继电器KTRTJ
21合闸继电器KCPHWJ
22跳闸继电器KTPTWJ
23电源监视继电器KVSJJ
24压力监视继电器KVPYJJ
25电压继电器KVMYZJ
26事故信号继电器KCASXJ
27继电保护跳闸出口继电器KOUBCJ
28手动合闸继电器KCRMSHJ
29手动跳闸继电器KTPMSTJ
30加速继电器KAC或KCLJSJ
31复归继电器KPEFJ
32闭锁继电器KLA或KCBBSJ
33同期检查继电器KSYTJJ
34自动准同期装置ASAZZQ
35自动重合闸装置AREZCJ
36自动励磁调节装置AVR或AAVRZTL
37备用电源自动投入装置AATS或RSADBZT
38按扭SBAN
39合闸按扭SBCHA
40跳闸按扭SBTTA
41复归按扭SBre或SBRFA
42试验按扭SBteYA
43紧急停机按扭SBesJTA
44起动按扭SBstQA
45自保持按扭SBhsBA
46停止按扭SBss
47控制开关SACKK
48转换开关SAH或SAZK
49测量转换开关SAMCK
50同期转换开关SASTK
51自动同期转换开关2SASCDTK
52手动同期转换开关1SASCSTK
53自同期转换开关SSA2ZTK
54自动开关QA
55刀开关QK或SNDK
56熔断器FURD
57快速熔断器FUhsRDS
58闭锁开关SALBK
59信号灯HLXD
60光字牌HL或HPGP
61警铃HAB或HAJL
62合闸接触器KMCHC
63接触器KMC
64合闸线圈Yon或LCHQ
65跳闸线圈Yoff或LTTQ
66插座XS
67插头XP
68端子排XT
69测试端子XE
70连接片XBLP
71蓄电池GBXDC
72压力变送器BPYB
73温度变送器BTWDB
74电钟PT
75电流表PA
76电压表PV
77电度表PJ
78有功功率表PPA
79无功功率表PPR
80同期表S
81频率表PF
82电容器C
83灭磁电阻RFS或RfdRmc
84分流器RW
85热电阻RT
86电位器RP
87电感(电抗)线圈L
88电流互感器TACT或LH
89电压互感器TVPT或YH
10KV电压互感器TVSYH
35KV电压互感器TVUYH
110KV电压互感器TVYYH
90断路器QFDL
91隔离开关QSG
92电力变压器TMB
93同步发电机GSTF
94交流电动机MAJD
95直流电动机MDZD
96电压互感器二次回路小母线
97同期电压小母线(待并)WST或WVBTQMa,TQMb
98同期电压小母线(运行)WOS`或WVBnTQM`a,TQM`b
99准同期合闸小母线1WSC,2WSC,3WSC
1WPO,2WPO,3WPO1THM,2THM,3THM
100控制电源小母线+WC,-WC+KM,-KM
101信号电源小母线+WS,-WS+XM,-XM
102合闸电源小母线+WON,-WON+HM,-HM
103事故信号小母线WFASYM
104零序电压小母线WVBz
105厂用低压小母线WVBU
